Не знаете што е екран на допир? Ќе знаете откако ќе го прочитате ова

Во ерата на брз технолошки напредок,екрани на допирстанаа основна компонента на разни електронски уреди, широко користени во паметни телефони, таблети, автомобилски дисплеи и индустриска опрема.

Појавата на екраните на допир

Екнетите на допир всушност биле околу подолго отколку што може да замислиме.

Концептот на технологија на екранот на допир за прв пат беше предложен во 1940 -тите, а првиот вистински екран на допир е создаден во 1965 година од Ерик Артур nsонсон, инженер во компанијата Кралскиот радар во Велика Британија. Nsонсон првично го опиша неговиот изум, кој сега го нарекуваме капацитивен екран на допир, во напис објавен во Електроника Писма.

Функција

За оперативна погодност, екраните на допир ги заменија глувците и тастатурата. Ескурите на допир се интелигентни уреди кои можат да прикажат информации, да комуницираат со програмибилни контролори на логика (PLC) и да имаат меморија и програмибилни можности. Тие можат да прикажат PLC статус на работа, брзина на производната линија и многу повеќе.

Принцип

Едноставно кажано, отпорноЕкнувања на допирКористете сензори на притисок за да ја контролирате спроводливоста на екранот. Неговата структура е во суштина филм на стакло. Соседните површини на филмот и стаклото се обложени со ITO (индиум калај оксиди), нано-индиски калај оксид (ITO) облога. Ito има одлична спроводливост и транспарентност. Кога прстот го допира екранот, ITO слојот на долниот филм го контактира ITO слојот на горниот стакло. Следно, сензорот пренесува соодветен сигнал, кој се испраќа до процесорот преку коло за конверзија. Овој сигнал потоа се претвора во x и y вредности на екранот, завршувајќи го кликнување и ги прикажува на екранот.

За да работите, прво мора да го допрете екранот на допир поставен на предниот дел на дисплејот со прстот или друг предмет. Системот потоа лоцира и избира информации засновани на иконата или локацијата на менито допрено од прстот.

Главни типови екрани на допир

Врз основа на нивниот принцип на работа и медиумот што се користи за пренесување на информации, екраните на допир се класифицираат како: резистивни, инфрацрвени,

 Акустичен бран на површината и капацитивен.

Екрани за отпорен на допир: Екранот се состои од мулти-композитен филм што одговара на површината на дисплејот. Има стакло или плексиглас основен слој и транспарентен спроводлив слој на површината. Горниот слој е покриен со зацврстен, мазен, пластичен слој отпорен на гребење. Внатрешната површина е исто така обложена со транспарентен спроводлив слој. Бројни мали (помалку од илјада од инч) транспарентни растојанија ги одделуваат двата спроводливи слоја за изолација. Клучот за отпорни екрани на допир лежи во материјалната технологија.

Резистивни типови на екран на допир и апликации

Екраните на допир работат во целосно изолирана околина, имуни на прашина и влага. Тие можат да бидат допрени со кој било предмет и можат да се користат за пишување и цртање. Тие се особено погодни за индустриска контрола и канцелариска употреба со ограничен персонал.

Видови:

Екраните на допир се категоризираат како четири, пет, или шест-жични мулти-линиски екрани на допир, во зависност од бројот на иглички.

Површински акустичен бран екрани на допир:

Панелот на допир на површинскиот акустичен бран екран на допир може да биде рамна, сферична или цилиндрична стаклена плоча поставена на предниот дел на CRT, LED, LCD или друг екран на екранот. Оваа стаклена плоча е едноставно калено стакло; За разлика од другите технологии на екранот на допир, нема никаков филм или преклоп. Стаклениот екран се одликува со вертикални и хоризонтални ултразвучни трансмитирани трансдуктори на горниот лев и долен десен агл, соодветно, додека два соодветна ултразвучна приемна трансформатори се наоѓаат на горниот десен агол.

Четирите рабови на стаклениот екран се врежани со прецизно распоредени рефлексивни ленти под агли од 45 степени, што се зголемуваат во густина.

Како работи: Трансмицерот што пренесува го претвора електричниот сигнал испратен од контролорот преку кабелот на екранот на допир во акустична енергија, кој потоа се пренесува на левата површина. Прецизните рефлексивни ленти на дното на стаклото ја одразуваат акустичната енергија нагоре, рамномерно рефлектирајќи ја. Акустичната енергија потоа патува низ површината на екранот, каде што е фокусирана во десната линија од рефлексивните ленти погоре, размножувајќи се на приемните трансдуцери на х-оската. Трансдуцерите кои примаат ја претвораат вратената површина на акустичен бран енергија во електричен сигнал.

Предности:

1. Екстранс на допир на допир на површинските акустичен бран се отпорни на вибрации, што ги прави погодни за јавни места.

2. Технологија на акустичен бран на површината нуди втора карактеристика: брза брзина на реакција, најбрза од сите екран на допир и непречено чувство. 3. Третата карактеристика на технологијата на површински акустичен бран (SAW) е нејзината стабилна изведба. Бидејќи принципот на технологија SAW е стабилен, контролорот на екранот на допир на SAW ја пресметува положбата на допир со мерење на позицијата на моментот на слабеење на временската оска. Затоа, видовите на допир на допир се исклучително стабилни и нудат многу голема точност.

4. Четвртата карактеристика на екраните на допир на Saw е дека контролната картичка може да направи разлика помеѓу капките за прашина и вода, прст и количината на допир.

5. Петтата карактеристика на екраните на допир на Saw е нивниот одговор на третата оска З-оска, познат и како одговор на оската под притисок. Ова е затоа што колку е поголема силата што корисникот го допира екранот, толку пошироко и подлабоко е изрезот на слабеење во примената форма на сигнал.

Недостатоци: Недостаток на екраните на допир на пила е тоа што капките за прашина и вода на површината на екранот на допир го блокираат преносот на SAW брановите. Додека паметната картичка за контролор може да го открие ова, акумулацијата на прашина на одредено ниво значително го намалува сигналот, предизвикувајќи екранот на допир на допир на пила да стане слаба или дури и неоперативна. Затоа, видовите на допир на допир нудат модели отпорни на прашина. Од друга страна, се препорачува да се запамети редовно да се чисти екранот на допир.

Капацитивни екрани на допир

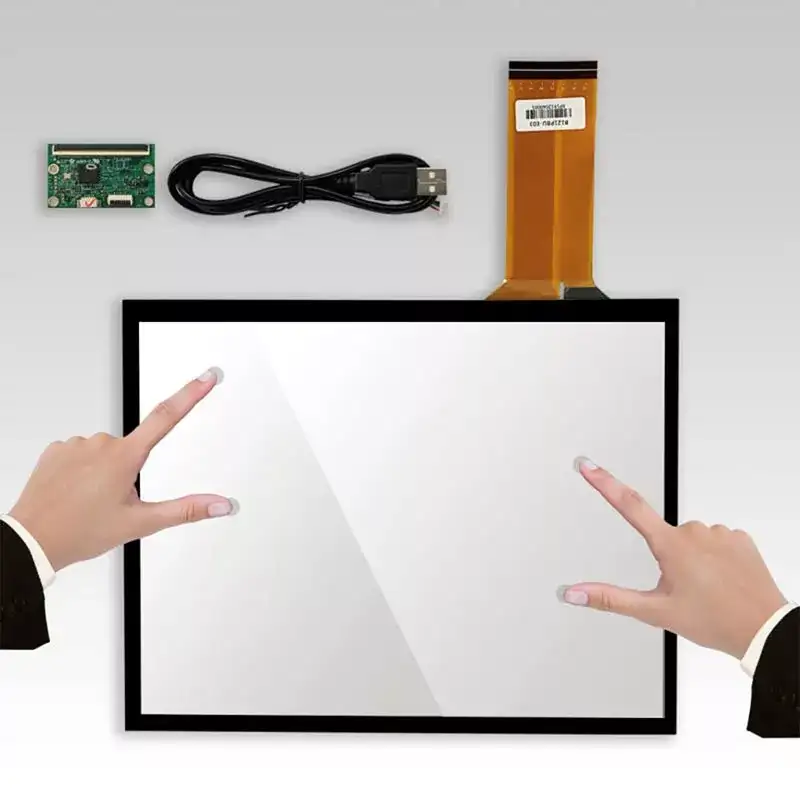

Кситивните екрани на допир првенствено се конструираат со обложување на стаклен екран со транспарентен филм и потоа го покриваат спроводниот слој со заштитно стакло. Овој дизајн со двојна стакло темелно го штити спроводниот слој и сензорот. Понатаму, тесните електроди се позлатени на сите четири страни на екранот на допир, создавајќи нисконапорно електрично поле AC во рамките на спроводниот слој. Кога корисникот го допира екранот, кондензаторот за спојување се формира помеѓу електричното поле на корисникот, прстот и спроводниот слој. Струјата генерирана од електродите се влева во точката на допир, со големината на струјата пропорционална на растојанието помеѓу прстот и електродите. Контролорот зад екранот на допир ја пресметува големината и односот на струјата за точно да ја одреди локацијата на точката на допир.

Инфраредекрани на допирсе ефтини, лесни за инсталирање и многу чувствителни на светло и за брзи допири. Меѓутоа, бидејќи инфрацрвените екрани на допир се потпираат на инфрацрвена светлина за сензори, промените во надворешното осветлување, како што се сончевата светлина и рефлекторите во затворен простор, можат да влијаат на нивната точност. Покрај тоа, инфрацрвените екрани на допир не се водоотпорни или подложни на нечистотија. Секој мал странски предмет може да предизвика грешки и да влијае на нивните перформанси, што ги прави несоодветни за надворешна или јавна употреба. Без разлика дали станува збор за масовно производство или кориснички услуги, производителите на екран на допир постојано ги иновираат и ги оптимизираат своите процеси и услуги за да ги задоволат различните потреби во и надвор од индустријата, обезбедувајќи им на клиентите искуство со производ на екранот од прва класа. Разбирањето на овие уникатни точки за продажба ќе ви помогне подобро да го сфатите основното знаење за индустријата за екран на допир.
